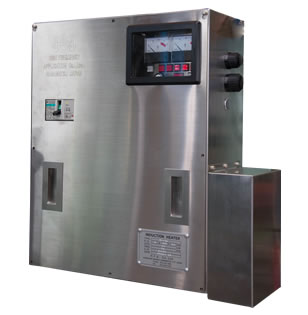

トランジスタインバーター
HI-20型 typeS
1.typeMの特長そのままにさらなる小型・軽量化
2.取付けが容易
3.部品数を最適化したことでメンテナンス時間が短縮
4.typeMとの互換性あり
| 高周波出力 | 20kW |
|---|---|
| 出力電流 | 80A |
| 出力周波数 | 8～95kHz（内一周波数を指定） |
| 入力電圧 | 3相200～220V（50/60Hz） |
| 入力容量 | 24kVA |
| 制御方式 | 電流制御（入力電圧変動±10％に対して±1％以下） |
| 制御範囲 | 1～20kW（外部アナログ信号対応） |
| 運転制御 | リレー制御 or PLC制御 |
| 保護回路 | 過電流・素子温度異常・トランジスタ異常・その他 |
| 冷却方式 | 水冷（供給水圧：0.15～0.25MPa 流量：10L/分以上） 冷却水温：5～35℃（結露無き事） |
| 使用環境 | 周囲温度：5～40℃ 相対湿度：90％以下 |
| 筐体寸法 | 600H × 480W × 200D（突起部・出力カバー部除く） |
| 概略重量 | 30㎏ |
-
